SCAME ISOLATOR-EX[GD] ATEX Switch disconnector

ISOLATORS-EX สวิตซ์ตัดวงจรป้องกันการระเบิด

  • ISOLATORS-EX[GD]: รุ่นป้องกันก๊าซและฝุ่น สำหรับใช้ในพื้นที่ Zone 1/2 และ Zone 21/22
  • ISOLATORS-EX รุ่นป้องกันฝุ่นสำหรับใช้ในพื้นที่ Zone 21/22

Technical Characteristics

  ISOLATORS-EX[GD] ISOLATORS-EX
Rated current 20/25/32/40/63A 20/32/40/63A (aluminum)
20/32/40A (thermoplastic)
ATEX Code  II 2 GD  II 2 D
Certificate INERIS 14 ATEX 0030X
IECEx INE 14.0040X
TUV IT 14 ATEX 006 (aluminuim)
TUV IT 14 ATEX 005 (thermoplastic)
Ex Protection type Ex d e IIC T4, T5 Gb
Ex tb IIIC T80°C Db IP66
Ex tb IIIC T80°C Db IP66 (Thermoplastic)
Ex tb IIIC T90°C Db IP66
Ex tb IIIC T80°C Db IP65 (Aluminum)
Ex tb IIIC T90°C Db IP65
Ambient temperature range -20°C/-50°C +40°C/+60°C -25°C +40/60C
Maximum permissible
surface temperature (DUST)
T80°C T90°C
Temperature class (GAS) T4/T5
Protection degree IP66 IP66
Material Thermoset (GRP)
Stainless steel AISI 316L
Aluminum
Aluminum
Thermoplastic
Color RAL9005 (thermoset)
Satin (stainless steel)
RAL9006 (Aluminum)
Satin (aluminum)
RAL7016 (thermoplastic)
Polarity 2P – 3/4P 2P – 3P – 4P
Use Category AC22A – AC23A
AC3 (up to 32A)

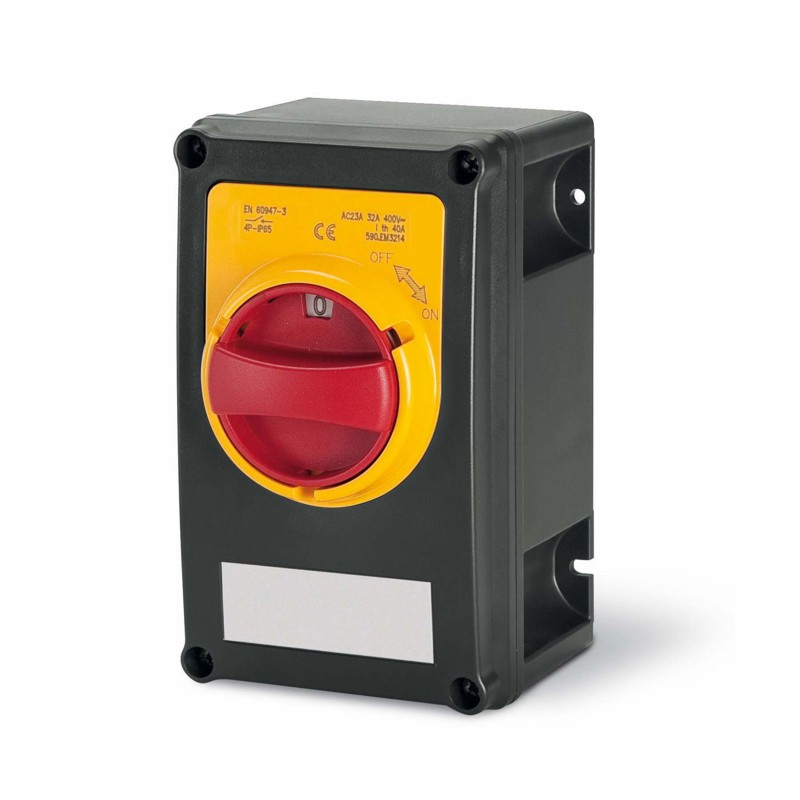

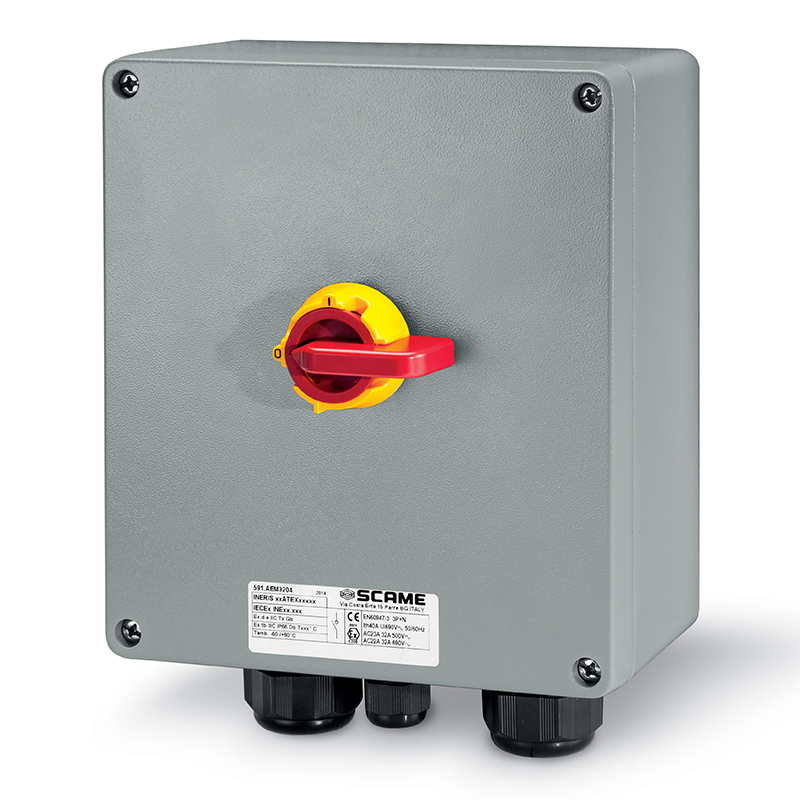

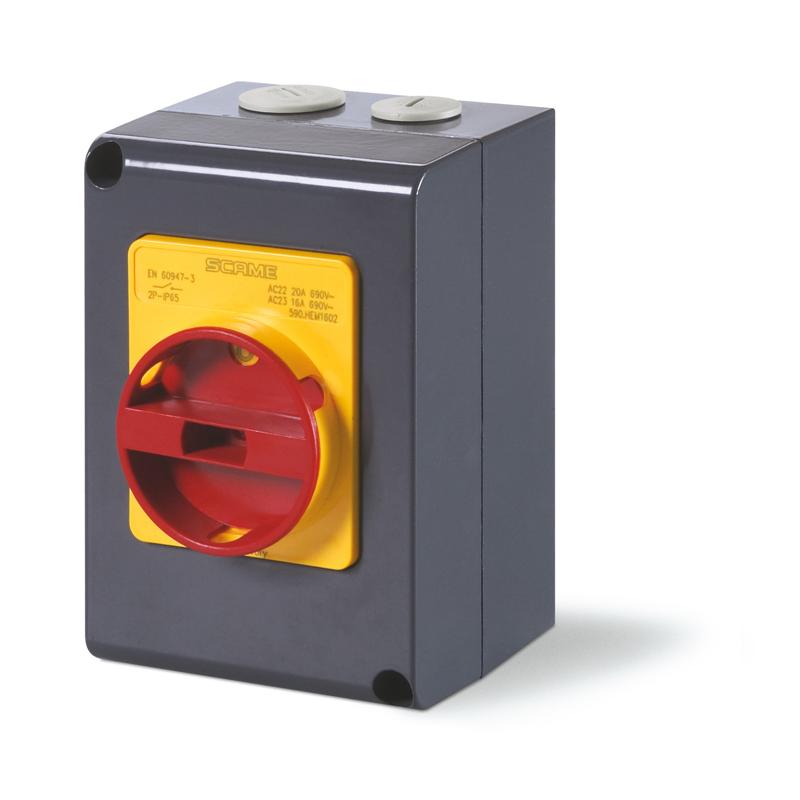

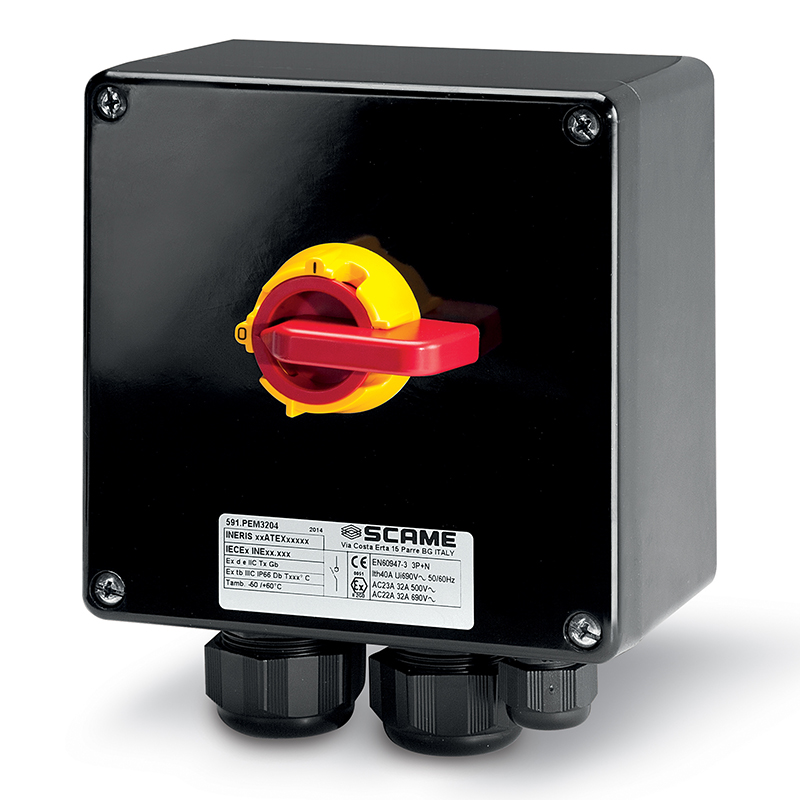

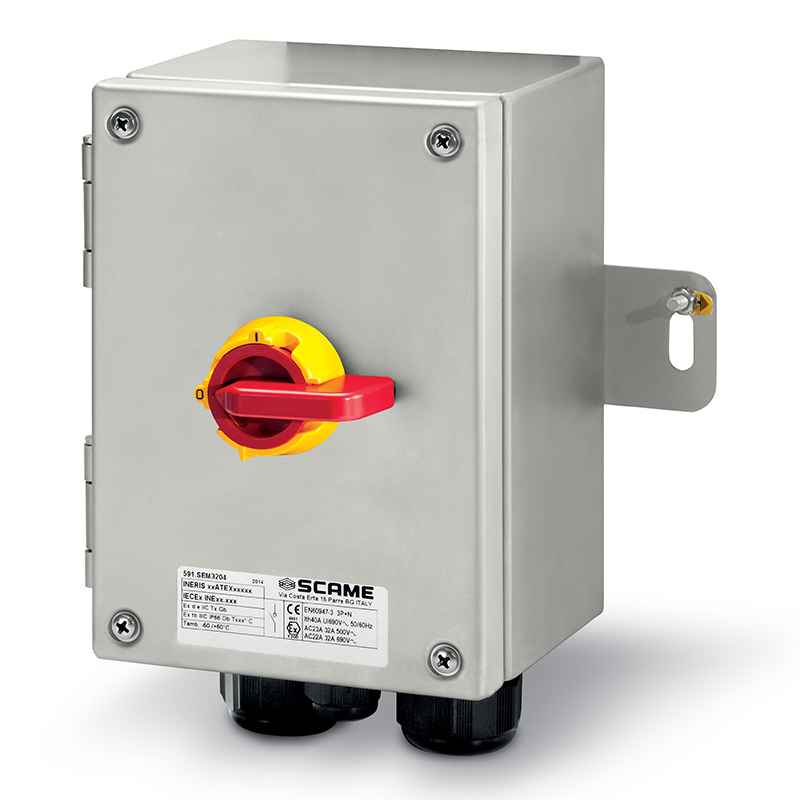

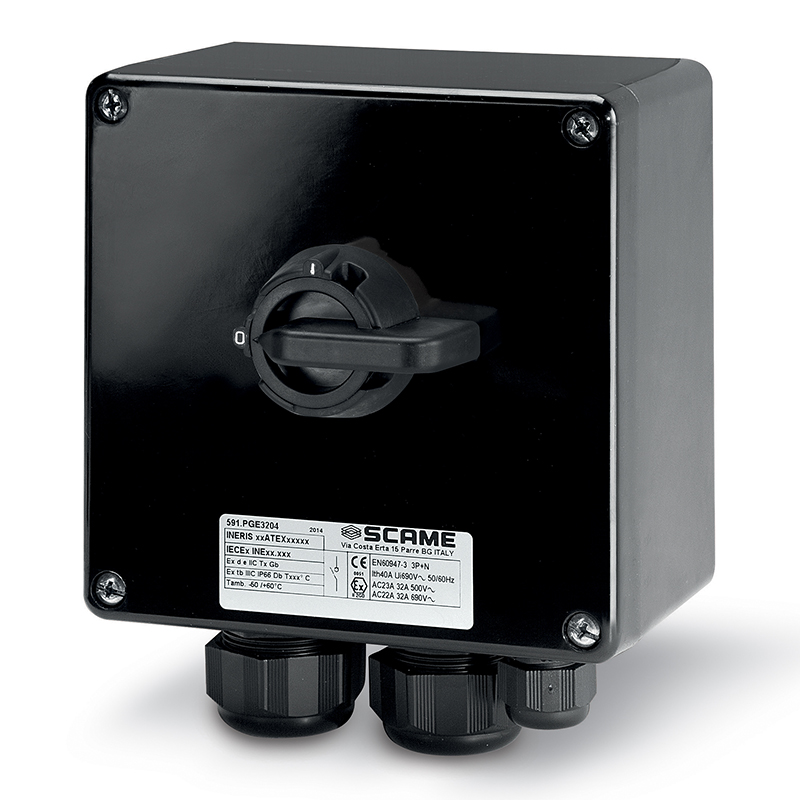

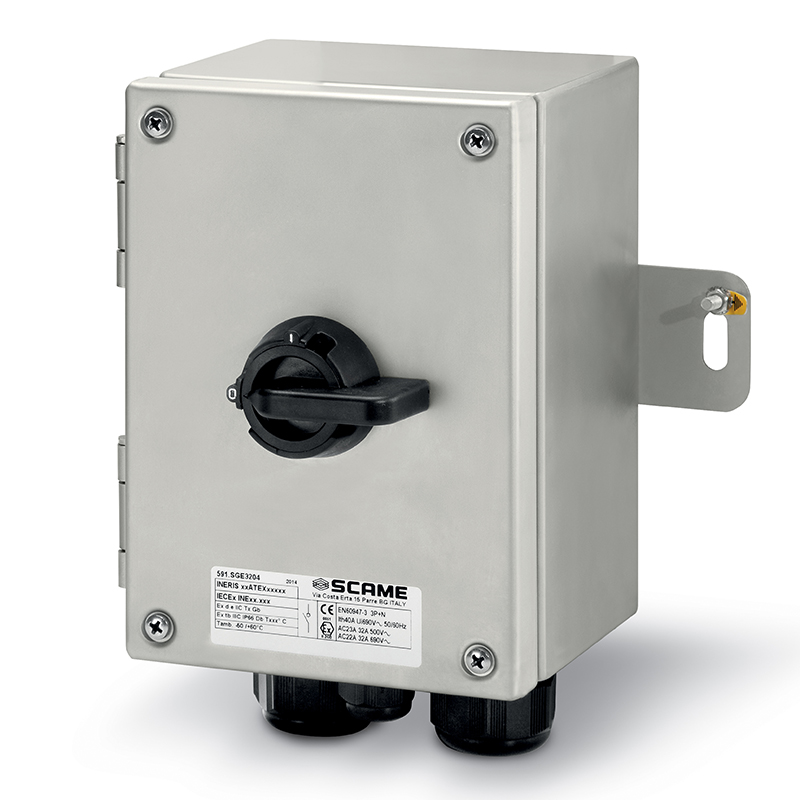

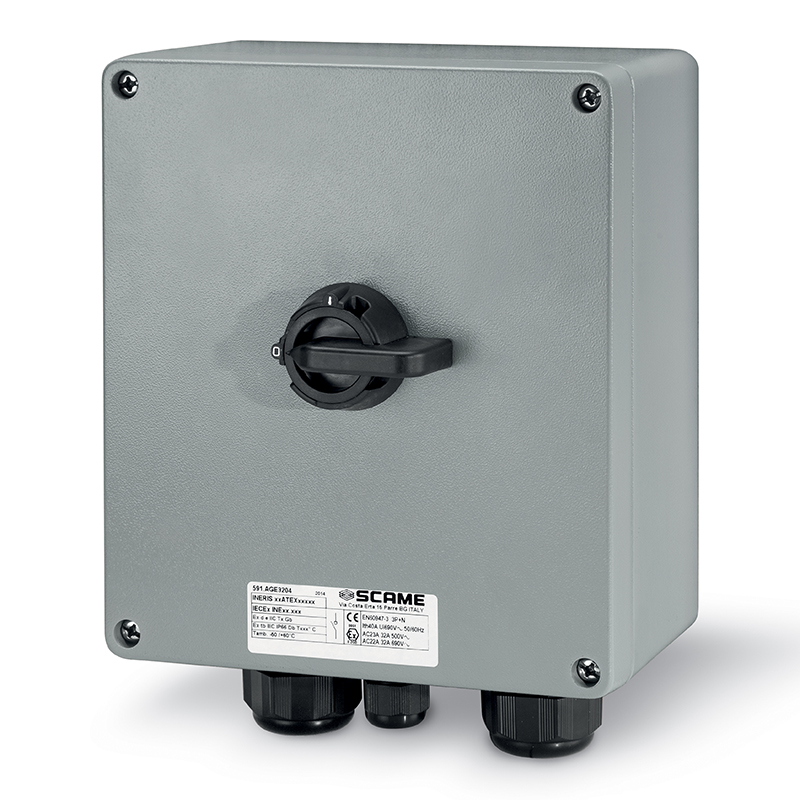

ตัวอย่างรุ่นต่างๆ ของ ISOLATOR-EX

รหัสรุ่นต่างๆ ของ ISOLATORS-EX

    ชนิดวัสุดห่อหุ้มภายนอก ลักษณะการใช้งาน Rated Current Poles
ISOLATORS-EX[GD] 591. P: Thermoset
S: Stainless Steel
A: Aluminum
GE: General use
EM Emergency control
20: 20A
25: 25A
32: 32A
40: 40A
63: 63A
02: 2P
04: 3/4P
ISOLATORS-EX 590. XH: Aluminum
X: Thermoplastic
GE: General use
EM Emergency control
20: 20A
32: 32A
40: 40A
63: 63A*
02: 2P
03: 3P
04: 4P

*ISOLATORS-EX 63A มีเฉพาะรุ่นอลูมินั่ม
